A főzőegység megértése automata kávégépekben

Hogyan működik egy darálós automata kávégép? Ebben az útmutatóban a teljesen automata kávégépek belső működését vizsgáljuk meg, különös tekintettel a legfontosabb alkatrészre: a főzőegységre.

A szétszerelést egy Jura gépen mutatjuk be példaként, de a 9. lépéstől leírt főzőegység-működés gyakorlatilag minden teljesen automata kávégépre érvényes.

Az útmutató végigkövetésével alapos ismereteket szerezhetsz a teljesen automata kávégépek főzőegységéről, és jobban felkészülhetsz arra, hogyan biztosíts otthon mindig kiváló minőségű espressót.

Amire szükséged lesz

Nehézség: Közepes | Becsült idő: 15-30 perc

Szerszámok

• Ovális fejű bit Jura automata kávégépek nyitásához / Precíziós 4 mm-es csavarhúzó bit / 2,0 mm-es dugókulcs
• T15 Torx csavarhúzó
• T20 Torx csavarhúzó bit
• T10 Torx biztonsági bit csavarhúzó

Lépésről lépésre javítási útmutató

1. lépés

Ezek az utasítások szinte minden Jura modellre és hasonló gépekre alkalmazhatók, például az AEG és Krups márkák esetében.

⚠️ Figyelem: Húzd ki a konnektorból!

Vedd ki a víztartályt.

2. lépés

💡 Megjegyzés: A hátsó panelen négy „ovális fejű csavarral" találkozol, amelyek szegecsfejekhez hasonlítanak. Ezek csak egy speciális ovális csavarhúzó bittel távolíthatók el. A Jura ezeket az elemeket azért használja, hogy megakadályozza a végfelhasználók hozzáférését a gép belsejéhez.

Az ovális fejű bit segítségével csavard ki őket. Ha nincs ilyen szerszámod, óvatosan fogóval is megragadhatod őket. Érdemes ezeket az ovális csavarokat normál csavarokra cserélni a könnyebb jövőbeli hozzáférés érdekében.

💡 Megjegyzés:

Mindkét felső oldalsó burkolat alatt két Torx T15 csavart találsz. Csavard ki őket, majd emeld le a teljes felső burkolatot. Szorosan ülhet — ha ellenáll, egyenletes, határozott erővel próbálkozz.

Az oldalsó burkolatokat körülbelül 1 cm-rel hátrafelé kell csúsztatni. Ehhez némi erőkifejtés szükséges lehet. Szükség esetén egy műanyag feszítőeszközt ékelj az oldalsó burkolatok és az előlap közötti résbe. A hátsó burkolat könnyen leemelhető.

3. lépés

Csúsztasd felfelé a kávétölcsért, és emeld ki. Gyakran nagyon szorosan ül, és erős húzás szükséges a kiszabadításához.

Ha szorosan be van rögzítve, az ide-oda mozgatás segít meglazítani. Egyes modelleknél csavarral is rögzítve lehet.

4. lépés

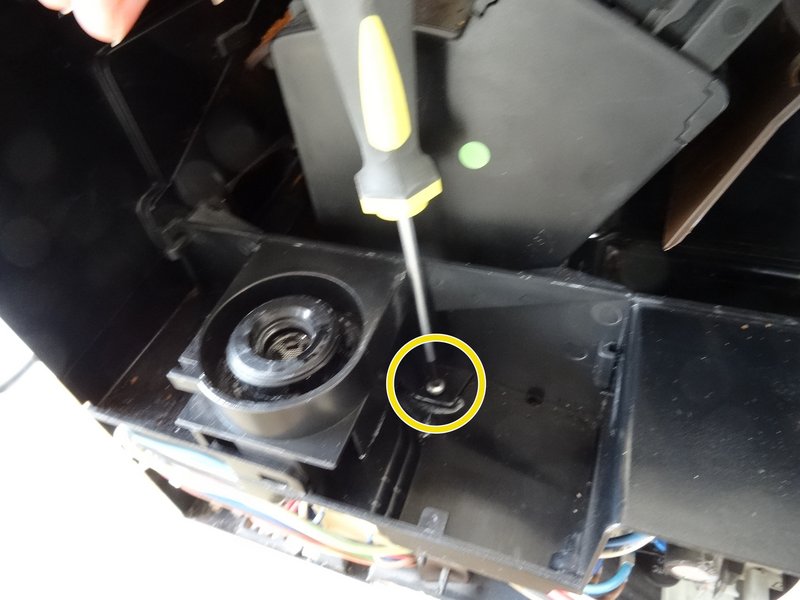

Csavard ki a Torx T15 csavart a vízbemenetből.

Emeld fel a vízbemenetet, és fordítsd oldalra. A tömlő csatlakoztatva maradhat.

5. lépés

Húzd ki a rögzítőkapcsot a nyomótömlőről, amely a gőzszelep és a főzőegység között fut.

Csatlakoztasd le a nyomótömlőt.

6. lépés

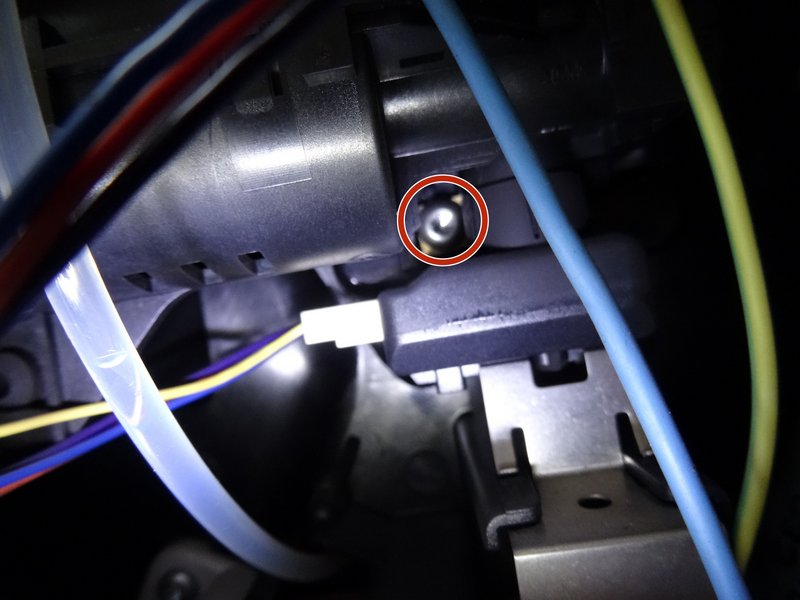

💡 Megjegyzés: A főzőegységet a motor oldaláról két Torx T20 csavar rögzíti — egy a motorcsatlakozó bal oldalán, egy pedig a jobb oldalán. Ezek mélyen be vannak süllyesztve a vázba.

Csavard ki a jobb oldali csavart.

Csavard ki a bal oldali csavart.

7. lépés

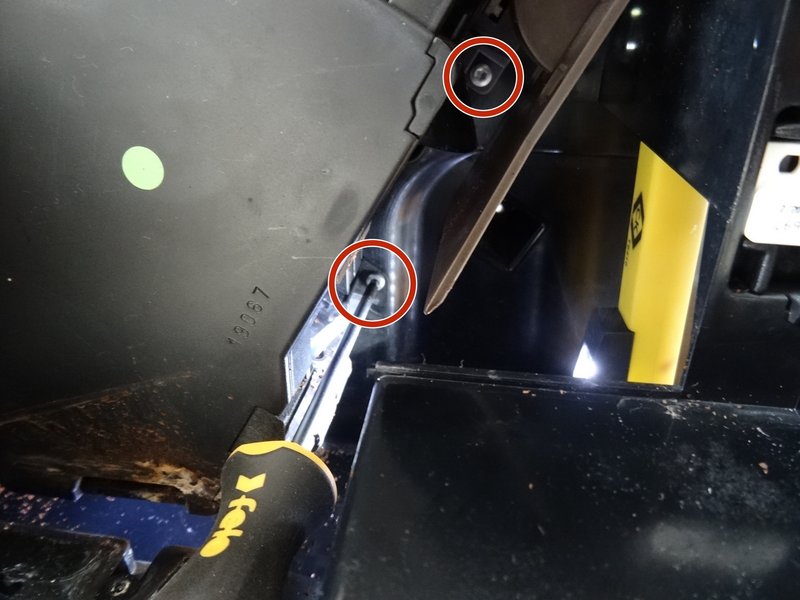

💡 Megjegyzés: A főzőegység egy csúszómechanizmusban mozog fel és le, amelyet egy hosszúkás fogasléc hajt. Négy Torx T10 csavar rögzíti a csúszót. A bal felső csavart a helyén kell hagyni.

A bal felső csavarnak a helyén kell maradnia.

Csavard ki a bal alsó csavart.

Csavard ki a jobb alsó és a jobb középső csavart.

8. lépés

A főzőegység most már szabad. Döntsd lefelé, de ügyelj a nyomótömlőre — azt át kell vezetni egy nyíláson. Ezután nyomd kissé lefelé a főzőegységet, hogy kiemeld a vázból.

A főzőegység további szétszereléséhez tekintsd meg a részletes útmutatót a brewive.com oldalon.

9. lépés: A főzőegység bemutatása

A képen a főzőegységet láthatod — egyes gyártók központi egységnek vagy infúzernek is nevezik. Lényegében ez minden teljesen automata kávégép szíve, hasonlóan a számítógép processzorához.

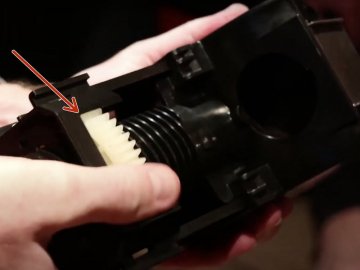

Amikor a fogaskerék a menetes orsó szélső végén áll, a főzőegység nullpozícióban van — vagyis az infúziós kamra teljesen nyitva van.

10. lépés

Az őrölt kávé ezen a nyíláson keresztül kerül a főzőegységbe.

Figyeld meg, hogyan záródik fokozatosan a portar fedele, ahogy a fogaskerék lefelé halad a menetes orsón.

11. lépés

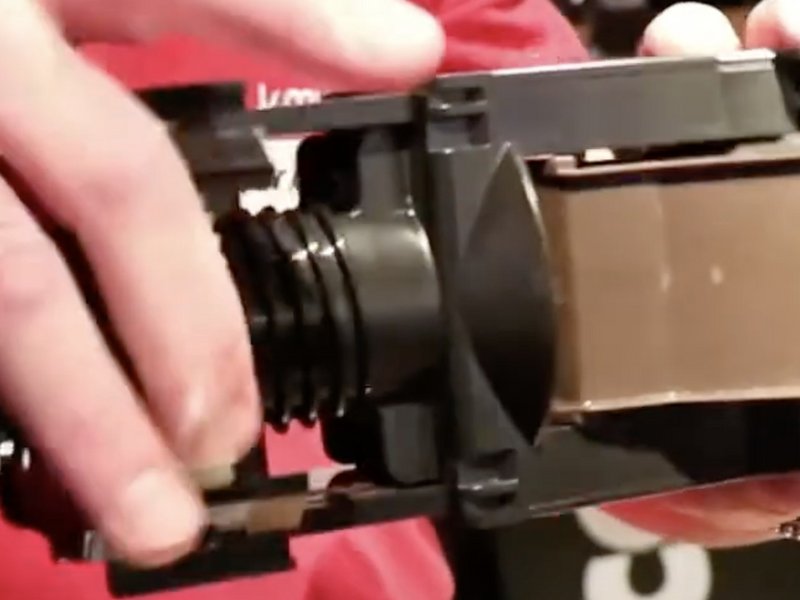

Egyidejűleg az infúziós kamra másik oldalán lévő dugattyú összenyomja a kávéőrleményt — ez a tömörítési fázis.

A forró vizet szivattyúnyomás alatt a második képen az ujjal jelzett ponton vezetik be.

A harmadik kép a főzőegység kifolyóját mutatja, amelyen az elkészült espresso távozik.

12. lépés

A dugattyú ezután visszafelé mozog felfelé — a fogaskerék a menetes orsón visszafordul a nullpozíció felé.

Az ujjal jelölt ponton a kimerült kávépogácsa lekaparódik és a csepptálca zacctartójába kerül.

Ahogy a fogaskerék közeledik a nullpozícióhoz, a portar fedele fokozatosan újra kinyílik, és a nullpozíció elérésekor teljesen nyitva lesz.

A gép most készen áll a következő főzési ciklusra.

13. lépés: A főzőegység fontossága

A főzőegység létfontosságú szerepet tölt be minden teljesen automata kávégép kávékészítési folyamatában. Feladata az őrlemény tömörítése, egy egyenletes kávépogácsa formázása, valamint a forró víz megfelelő szivattyúnyomáson történő átpréselése a kávén, hogy a kávé teljes ízvilágát és aromáját kivonja. A zavartalan működés érdekében rendszeresen kend be vékonyan a tömítéseket és O-gyűrűket élelmiszeripari minőségű Vazelin 6g a főzőegységhez kenőanyaggal. Ha az egység annyira elhasználódott, hogy már nem szervizelhető, elérhető a teljes Főzőegység Jura C-, D-, E-, F-, S- és X- csere.

Ne feledd, hogy a teljesen automata kávégépen végzett bármilyen javítást vagy karbantartást saját felelősségre és kockázatra végzel. Mindig járj el körültekintően, és a munka megkezdése előtt húzd ki a gépet a hálózatból. Ha úgy érzed, hogy segítségre van szükséged, fontold meg egy helyi szervizműhely felkeresését, ahol tapasztalt szerelők segíthetnek a kávégéped — beleértve a főzőegységet is — szervizelésében.

Összefoglalás

Az összeszereléshez kövesd ezeket az utasításokat fordított sorrendben.

Gyakran ismételt kérdések

Mi az a főzőegység, és miért olyan fontos a teljesen automata kávégépemben?

A főzőegység a darálós automata kávégéped szíve — ez az az alkatrész, amely összenyomja az őrölt kávét, és szivattyúnyomás alatt forró vizet présel át rajta az espresso elkészítéséhez. Ha a főzőegységed elhasználódott vagy meghibásodott, gyenge kávéminőséget, szivárgást vagy hibaüzeneteket tapasztalhatsz. A Brewive kínálatában csere főzőegységek, tömítések és kapcsolódó alkatrészek találhatók, amelyek segítenek visszaállítani géped csúcsteljesítményét.

Ez az útmutató csak Jura modellekre vonatkozik, vagy az én kávégépemre is?

Bár a szétszerelési lépéseket egy Jura gépen mutatjuk be, az útmutatóban leírt főzőegység-működés a legtöbb teljesen automata kávégépre érvényes, beleértve az olyan márkákat is, mint az AEG és a Krups. Ha az adott modelledhez keresel alkatrészt, nézd meg a Brewive széles választékát a kompatibilis főzőegység-alkatrészekből.

Milyen speciális szerszámokra van szükségem a Jura kávégépem kinyitásához a főzőegység eléréséhez?

A Jura gépek ovális fejű csavarokat használnak, amelyek szegecsfejekhez hasonlítanak, és eltávolításukhoz speciális ovális csavarhúzó bit szükséges. Szükséged lesz továbbá egy Torx T15 csavarhúzóra a felső burkolatok alatti csavarokhoz. A Brewive kínálatában megtalálod ezeket a speciális szerszámokat, de fogóval is óvatosan megragadhatod a csavarokat, és utána normál csavarokra cserélheted őket.

Honnan tudom, hogy a főzőegységemet javítani vagy cserélni kell?

Gyakori tünetek a gyenge vagy vizes espresso, a gép nem tudja befejezni a főzési ciklust, szokatlan zajok hallatszanak az extrakció során, vagy kávéőrlemény jelenik meg a csészében. A főzőegység működésének megértése — ahogyan ebben az útmutatóban leírtuk — segíthet a probléma diagnosztizálásában. Látogass el a Brewive oldalára, ahol csere főzőegységeket, tömítéseket és gyűrűket találsz a gépedhez.

Elvégezhetem a főzőegység javítását magam, vagy vigyem szakemberhez?

A megfelelő szerszámokkal és egy ilyen útmutatóval sok háztartási felhasználó sikeresen szervizelheti vagy cserélheti a főzőegységet otthon, ezzel jelentős javítási költségeket takarítva meg. A lényeg, hogy húzd ki a gépet a konnektorból, dolgozz körültekintően, és kövesd a lépéseket módszeresen. A Brewive kínálatában megtalálod a csere alkatrészeket és komponenseket, amelyekre szükséged van az otthoni javítás elvégzéséhez.
