Extracción de la unidad de infusión (brewgroup) de la Jura IMPRESSA J5

Esta guía le muestra cómo extraer la unidad de infusión (brewgroup) de una cafetera superautomática Jura IMPRESSA J5.

Qué necesita

Dificultad: Moderada | Tiempo estimado: 15–30 minutos

Herramientas

• Destornillador Torx T15

Guía de reparación paso a paso

Paso 1

⚠️ Atención: ¡Desenchufe el cable de alimentación!

Retire el depósito de agua y la bandeja de goteo. Vacíe todos los granos de café del contenedor.

Paso 2

Abra la tapa del compartimento de granos.

Desatornille los dos tornillos ranurados del interior del compartimento de granos. Cada tornillo tiene una arandela de goma y no saldrá del todo.

Levante y retire el compartimento de granos.

Paso 3

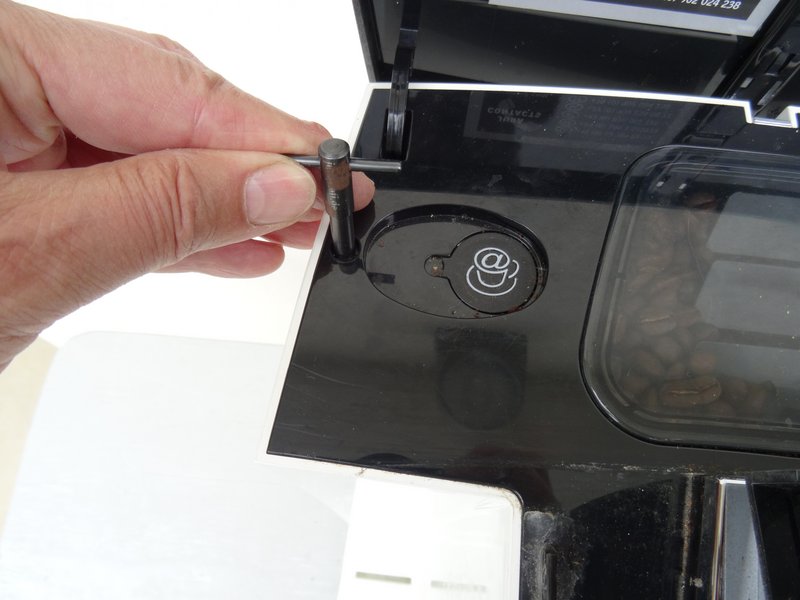

La cubierta superior está fijada con tornillos de cabeza oval propietarios. Desatorníllelos.

💡 Nota: Estos tornillos tienen una cabeza oval que los hace parecidos a remaches (imagen 2). Necesitará una punta de cabeza oval para abrir cafeteras superautomáticas Jura específica para extraerlos. Jura utiliza este sistema de fijación propietario para dificultar el acceso del usuario al interior de la máquina.

Paso 4

Retire también los dos tornillos de cabeza oval situados bajo la tapa del compartimento de café molido.

Paso 5

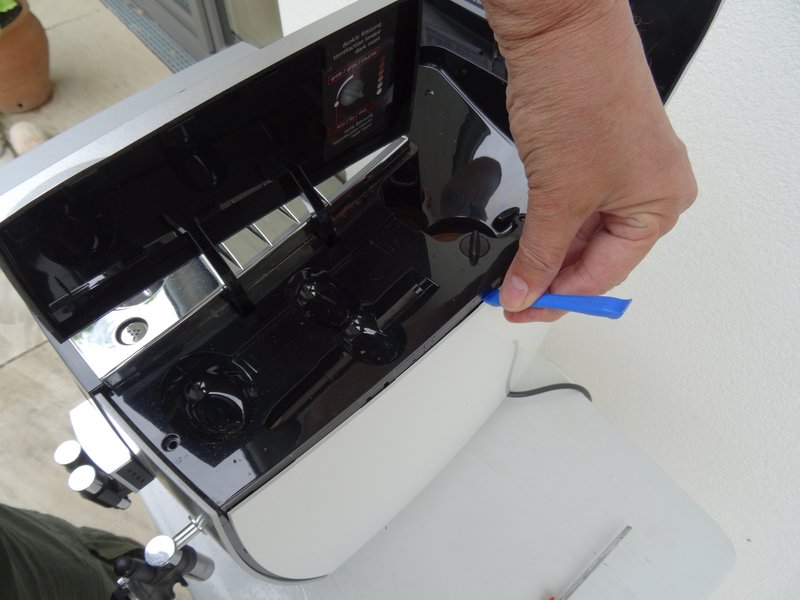

Ahora puede hacer palanca en la cubierta superior por todo el perímetro.

Levante y retire la cubierta superior. Esto suele requerir algo de fuerza.

Use herramientas de plástico para evitar rayar la carcasa.

Paso 6

Gire la máquina con la parte trasera hacia usted.

Gire el logo de Jura unos grados en sentido antihorario. Si ofrece resistencia, use una pequeña ventosa para mejorar el agarre.

Retire el logo de Jura.

Paso 7

Bajo el logo encontrará dos tornillos Torx T15. Retírelos.

Tire con cuidado de la parte superior de la cubierta trasera cromada ligeramente hacia afuera, luego deslícela hacia abajo y apártela.

Paso 8

Retire el tornillo Torx T15 del panel lateral más cercano al depósito de agua.

Paso 9

Tire del panel lateral derecho ligeramente hacia atrás.

Retire el panel lateral.

Paso 10

Tire del panel lateral izquierdo ligeramente hacia atrás y retírelo.

Paso 11

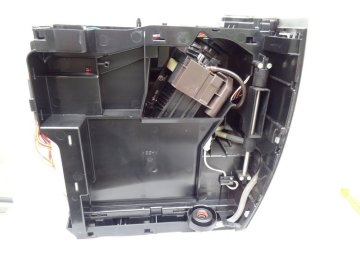

💡 Nota: La unidad de infusión se encuentra en el lado izquierdo de la máquina.

Paso 12

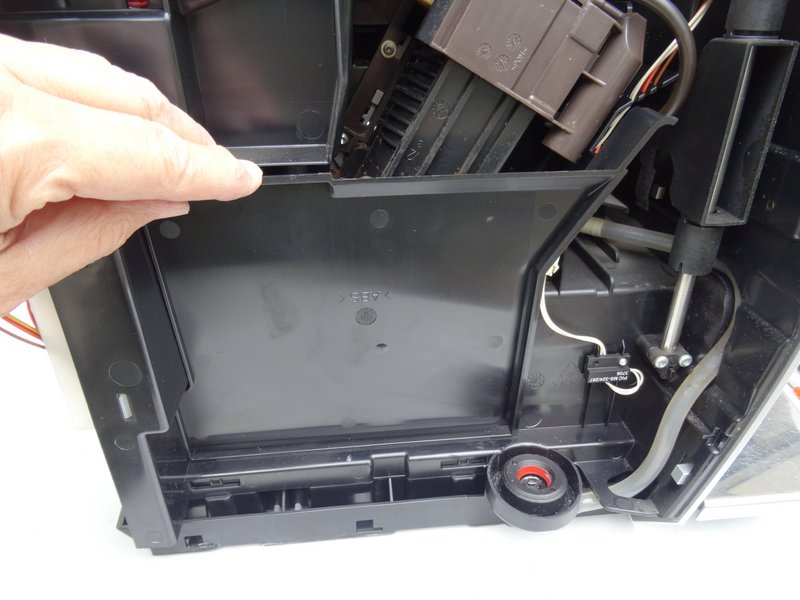

La cubierta protectora sobre la unidad de infusión está sujeta con poca fuerza. Levántela directamente hacia arriba.

Paso 13

💡 Nota: En esta imagen la unidad de infusión ya ha sido retirada para ilustrar cómo se conecta a la máquina.

Dos tornillos de máquina Torx T15

Un tornillo Torx T15

La conexión de agua caliente es de enchufe directo.

La manguera dispensadora de café se conecta por la parte superior.

Paso 14

Desatornille los dos tornillos de máquina Torx T15.

Desatornille el tornillo Torx T15 inferior próximo al tubo de entrada de agua caliente.

Desconecte el tubo dispensador de café.

Paso 15

Primero incline la base de la unidad de infusión ligeramente hacia afuera y extráigala con un movimiento descendente.

💡 Nota: Si necesita desmontar más la unidad de infusión para mantenimiento o limpieza, considere sustituir todo el conjunto por una Unidad de infusión completa para cafeteras Jura F/J/XJ para una revisión sin complicaciones.

Conclusión

Para volver a montar la máquina, realice estos pasos en orden inverso. Asegúrese de que todas las conexiones de mangueras estén bien encajadas y de que todos los tornillos queden correctamente apretados antes de volver a encender el aparato.

Preguntas frecuentes

¿Necesito alguna herramienta especial para abrir mi Jura IMPRESSA J5?

Sí. Jura utiliza tornillos de cabeza oval propietarios que se asemejan a remaches y requieren una punta de cabeza oval de 4 mm específica para extraerlos. En su defecto, también puede usar unos alicates de punta fina para girarlos y aflojarlos. Brewive dispone de herramientas compatibles y recambios para ayudarle a completar esta reparación.

¿Cómo debo preparar mi Jura J5 antes de retirar la unidad de infusión?

Comience desenchufando el cable de alimentación y, a continuación, retire el depósito de agua, la bandeja de goteo y todos los granos de café del contenedor. Esto garantiza su seguridad y evita derrames o daños durante la reparación. En Brewive encontrará todos los recambios que pueda necesitar durante el proceso.

¿Por qué los tornillos de mi Jura J5 son tan difíciles de retirar?

Jura utiliza intencionadamente tornillos de cabeza oval propietarios diseñados para dificultar el acceso del usuario. Estos elementos de fijación se asemejan a remaches y requieren una punta especial o unos alicates de punta fina para retirarlos. Brewive puede suministrarle las herramientas adecuadas y los recambios necesarios para trabajar en su máquina con total confianza.

¿Los tornillos del interior del compartimento de granos se caerán cuando los desatornille?

No. Los dos tornillos ranurados del interior del compartimento de granos llevan arandelas de goma que impiden que salgan del todo. Simplemente aflójelos hasta que giren libremente y luego levante el compartimento de granos. Si necesita arandelas de repuesto u otros componentes, Brewive es una fuente fiable de recambios para Jura.

¿Puedo retirar la unidad de infusión de mi Jura J5 yo mismo o necesito un profesional?

Con las herramientas adecuadas y una guía paso a paso clara, la mayoría de los propietarios de cafeteras con algo de maña pueden retirar la unidad de infusión por sí mismos. La parte más complicada es lidiar con los tornillos de cabeza oval propietarios de Jura, pero una vez que dispone de la punta correcta el proceso es sencillo. Brewive ofrece los recambios y herramientas necesarios para completar el trabajo en casa, incluida una Unidad de infusión completa para cafeteras Jura F/J/XJ lista para instalar.
