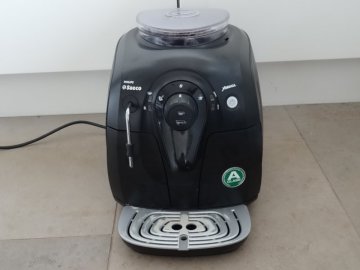

Desmontaje del Saeco XSmall

Para revisar los componentes internos de la cafetera de grano Saeco XSmall, primero hay que retirar la tapa superior: una carcasa de plástico moldeado de gran tamaño que envuelve la parte superior y delantera del aparato. Esta guía explica el proceso completo de desmontaje. Una vez retirada la tapa, tendrás acceso directo al termobloque, el molinillo, la cavidad del grupo de infusión y demás piezas de mantenimiento. Con la máquina abierta, es también un buen momento para inspeccionar elementos sujetos a desgaste, como la junta del grupo de infusión Saeco y la válvula PIN para SAECO HD y Saeco XSmall.

Lo que necesitas

Dificultad: Moderada | Tiempo estimado: 15–30 minutos

Herramientas

• Destornillador de seguridad Torx TR10
• Herramienta de apertura de plástico (spudger o palanca)

Guía de reparación paso a paso

Paso 1

⚠️ Advertencia: ¡Desconecta el cable de alimentación!

💡 Nota: Retira el depósito de posos, el depósito de agua y el grupo de infusión antes de continuar.

Paso 2

Retira la tapa del depósito de granos y vacía todos los granos de café.

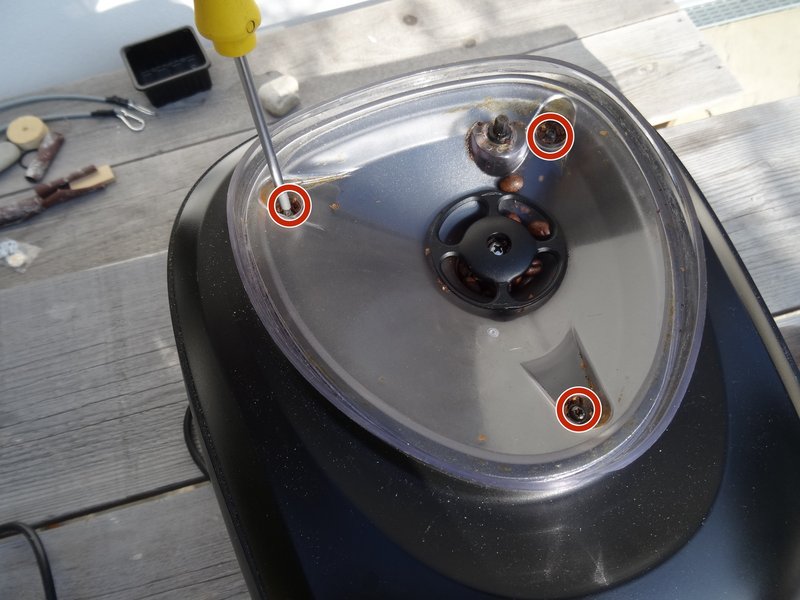

Retira los tres tornillos Torx T10 que fijan el depósito de granos.

La protección de plástico negro de las muelas del molinillo está sujeta con un tornillo Phillips. Retira el tornillo y extrae la protección.

Tira del depósito de granos hacia arriba en línea recta y resérvalo.

Paso 3

Fotografía el molinillo o anota la posición actual del regulador de grosor de molido.

Tira del regulador del molinillo hacia arriba en línea recta para extraerlo.

Paso 4

Coloca la máquina de lado. En la parte inferior de la tapa superior, a izquierda y derecha del surtidor de café, encontrarás dos tornillos Torx T10. Retira ambos.

Paso 5

La cubierta del surtidor de café está sujeta por clips de retención de plástico. Introduce una herramienta de apertura de plástico por el borde inferior, suelta los clips y reserva la cubierta.

Paso 6

La tapa superior ahora solo está retenida por clips de encaje. Ten en cuenta que dos lengüetas en el borde inferior delantero encajan en la placa base; recuérdalo al levantar la tapa.

Presta atención al tubo de vapor (tubo del espumador de leche) que pasa por la cubierta delantera.

Comienza por la junta trasera. Palanca suavemente con una herramienta de apertura de plástico para liberar los clips a lo largo de los bordes.

Una vez liberados los clips, levanta la tapa con cuidado hacia arriba e inclínala diagonalmente hacia delante. Ten cuidado con las lengüetas insertadas en la placa base.

El tubo de vapor aún pasa por la cubierta delantera. Desliza la tapa sobre el tubo de vapor al levantarla y separarla del chasis.

Paso 7

La máquina está ahora completamente abierta y lista para el mantenimiento.

El termobloque (calentador de agua)

El molinillo de café

Conclusión

Para volver a montar el Saeco XSmall, sigue estos pasos en orden inverso. Antes de cerrar la máquina, inspecciona la junta del grupo de infusión Saeco por si presenta desgaste, y considera realizar un ciclo de descalcificación con el descalcificador Philips Saeco 250 ml CA6700 una vez que la máquina esté de nuevo ensamblada, para mantener el termobloque y el circuito hidráulico en perfectas condiciones.

Preguntas frecuentes

¿Qué herramientas necesito para desmontar el Saeco XSmall?

Necesitarás un destornillador de seguridad Torx T10, un destornillador Phillips y una herramienta de apertura de plástico (spudger) para soltar los clips de retención sin rayar ni agrietar la carcasa. Las tres son herramientas de reparación estándar. Si durante el desmontaje detectas algún componente dañado —como una válvula PIN deteriorada—, Brewive dispone de recambios y accesorios para el Saeco XSmall.

¿Tengo que retirar el molinillo para quitar la tapa superior del Saeco XSmall?

No es necesario retirar el molinillo por completo, pero sí debes quitar el depósito de granos y extraer el regulador de grosor de molido tirando de él hacia arriba. Antes de hacerlo, fotografíalo o anota su posición para poder restablecer el ajuste de molido después. Si el regulador o las piezas del depósito de granos están deteriorados, Brewive ofrece recambios para el Saeco XSmall.

¿Cómo retiro la tapa superior sin romper los clips del Saeco XSmall?

Tras retirar los dos tornillos Torx T10 situados cerca del surtidor de café y soltar la cubierta del surtidor con una herramienta de apertura de plástico, la tapa superior solo queda retenida por clips de encaje y dos lengüetas delanteras que encajan en la placa base. Trabaja con cuidado alrededor de los bordes con una palanca de plástico para no romper los clips. Si algún clip se rompe durante el desmontaje, Brewive tiene en stock piezas de carcasa de repuesto para el Saeco XSmall.

¿Puedo reparar yo mismo los componentes internos del Saeco XSmall o debo llamar a un técnico?

Muchas reparaciones internas del Saeco XSmall —desde sustituir la junta del grupo de infusión hasta cambiar la válvula PIN— son perfectamente realizables en casa si sigues los pasos de desmontaje con cuidado y utilizas las herramientas adecuadas. El paso de seguridad más importante es desconectar siempre el cable de alimentación antes de empezar. Brewive es una fuente fiable de recambios originales y publica guías para ayudarte durante el proceso de reparación.
