EQ 6 Reemplazar la válvula cerámica

En estas máquinas, la válvula cerámica controla todo el flujo de líquido. Si deja de funcionar correctamente, pueden aparecer distintas averías: sin café, sin vapor, sin agua caliente... Es posible extraer la válvula y sustituirla. En ocasiones, el cuerpo de la válvula presenta fugas.

Nota: algunas imágenes corresponden a un modelo más antiguo, pero esto no debería afectar a la reparación.

''Estas instrucciones también pueden utilizarse con otros modelos Siemens/Bosch, ya que tienen una estructura similar.

Lo que necesitas

Dificultad: Moderada | Tiempo estimado: 15-30 minutos

Herramientas

• Destornillador de seguridad Torx TR10
• Herramienta de apertura

Piezas

• Eq6 Keramikventil

Guía de reparación paso a paso

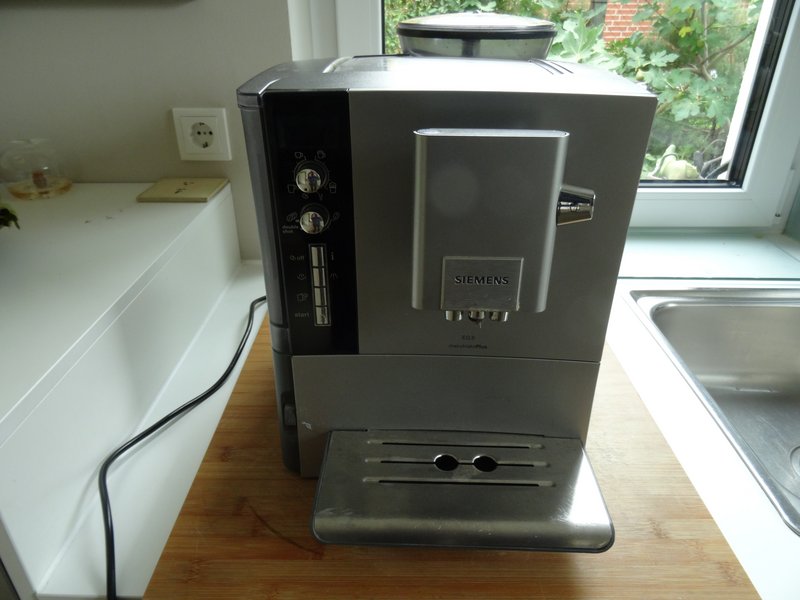

Paso 1

⚠️ Precaución: No lo olvides nunca: ¡desenchufa el cable de alimentación!

Retira todos los accesorios, como el depósito de agua, el cajón de posos y el grupo de infusión.

Quita la tapa del contenedor de café y extrae todos los granos de café.

Paso 2

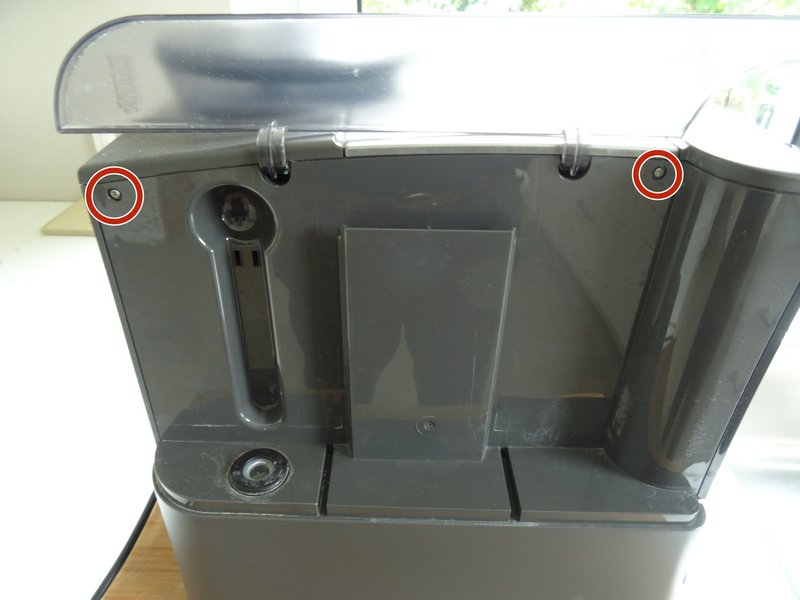

Desatornilla los dos tornillos Torx T10 situados en la parte superior del panel lateral derecho.

💡 Nota: Algunos modelos no tienen estos tornillos. En ese caso, las piezas laterales solo están sujetas por pestillos, algunos de los cuales encajan con mucha fuerza. Es posible que primero tengas que separar la parte trasera.

Paso 3

Coloca la máquina de lado con el lado del depósito de agua hacia arriba.

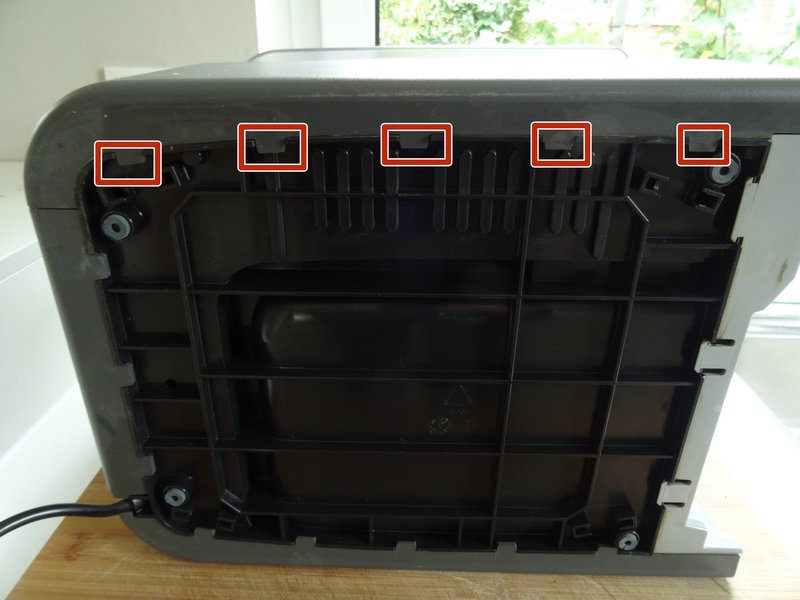

El panel lateral está sujeto principalmente por cinco pestillos resistentes. Levanta los enganches con una herramienta de palanca resistente. Es bastante difícil y requiere mucha fuerza.

Si los pestillos ceden, puedes tirar del panel lateral desde abajo. Aun así, puede seguir encajado en otros puntos.

Usa una herramienta de plástico para hacer palanca en la cubierta superior unos milímetros y levantar el panel lateral. En la mayoría de los casos sigue atascado, especialmente en el borde frontal, donde hay que tirar con fuerza.

Paso 4

Es posible que necesites hacer palanca en el borde frontal con una herramienta de plástico.

Levanta el panel lateral, pero no lo retires del todo todavía. Aún está conectado mediante un tubo de silicona.

La tapa del depósito de agua se encuentra en la parte superior del panel lateral. Levántala para sacarla de las bisagras.

Paso 5

Desconecta el tubo de silicona que lleva a la conexión de agua del depósito desde el interior.

Paso 6

Retira la cubierta de la electrónica.

La segunda imagen muestra los componentes más importantes:

calentador

Válvula cerámica / válvula de infusión (según el modelo)

electrónica

bomba

silenciador

caudalímetro

Paso 1

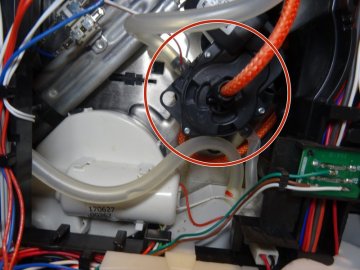

La válvula cerámica se encuentra en el centro del aparato, por encima de la cámara de expansión.

Para extraerla, es necesario desconectar los cables y los tubos. La válvula está fijada en el lado opuesto con tres tornillos.

Resulta más cómodo retirar primero los tornillos. Continúa con el siguiente paso.

Paso 2

Retira los tres tornillos Torx T10 del lado opuesto.

Extrae la placa de retención de plástico negro.

💡 Nota: Durante el montaje, no aprietes demasiado estos tornillos. La placa puede tener cierta holgura para que el conector de acoplamiento encuentre la posición óptima.

Paso 3

Coloca la máquina de lado para poder acceder fácilmente a la placa de circuito principal.

Localiza los cables de la válvula cerámica: azul-rojo-rojo-blanco. El conector debe desconectarse de la placa de circuito principal (segundo conector desde la izquierda).

Levanta la placa de circuito principal unos 1 cm y desconecta el conector.

Paso 4

Anota dónde están conectados los tubos (¡haz una foto!) y desconéctalos.

Los dos tubos transparentes no están a presión: el de la izquierda conduce a la entrada de aire del espumador de leche, y el de la derecha, a la cámara de expansión para drenar el agua residual.

Los otros tres tubos rojos son tubos de presión, fijados con un manguito deslizante que a veces encaja con mucha fuerza: ten cuidado, la conexión puede romperse. (Esto no importa si la válvula ya está defectuosa de todas formas.)

El tubo central viene de la bomba.

El tubo de presión izquierdo conduce al grupo de infusión.

El tubo de presión derecho va al espumador de leche / salida de agua caliente.

Paso 5

Esta es la válvula cerámica ya extraída. La válvula no es fácil de reparar; lo más probable es que tengas que sustituirla.

Desatornilla la placa de montaje y trasládala a la pieza de repuesto.

Aprovecha para sustituir también el sello de acoplamiento, ya que no será fácil acceder a él de nuevo.

Conclusión

Realiza los pasos en orden inverso para volver a montar el aparato.
