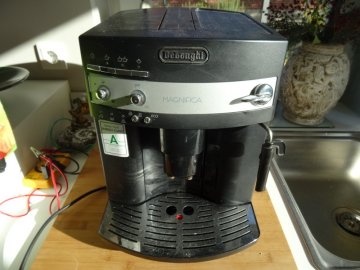

DeLonghi ESAM 3000.B Magnifica – demontaż obudowy

Większość napraw ekspresu DeLonghi Magnifica ESAM 3000.B wymaga dostępu do wnętrza urządzenia. Ten przewodnik przeprowadzi Cię przez cały proces demontażu obudowy.

Czego potrzebujesz

Poziom trudności: Łatwy | Szacowany czas: 15 – 20 minut

Narzędzia

• Wkrętak krzyżowy (PH2)

Instrukcja krok po kroku

Krok 1: Przygotowanie

⚠️ Uwaga: Odłącz przewód zasilający od gniazdka!

Wyjmij tackę ociekową, zbiornik na wodę oraz pojemnik na fusy.

Krok 2: Odkręć tylny panel

Tylny panel i dwa panele boczne są przymocowane sześcioma wkrętami krzyżowymi PH2. Wykręć wszystkie sześć.

Krok 3: Zdejmij prawy panel boczny

Przesuń prawy panel boczny o około 2 cm w kierunku tyłu ekspresu.

Następnie unieś go i zdejmij.

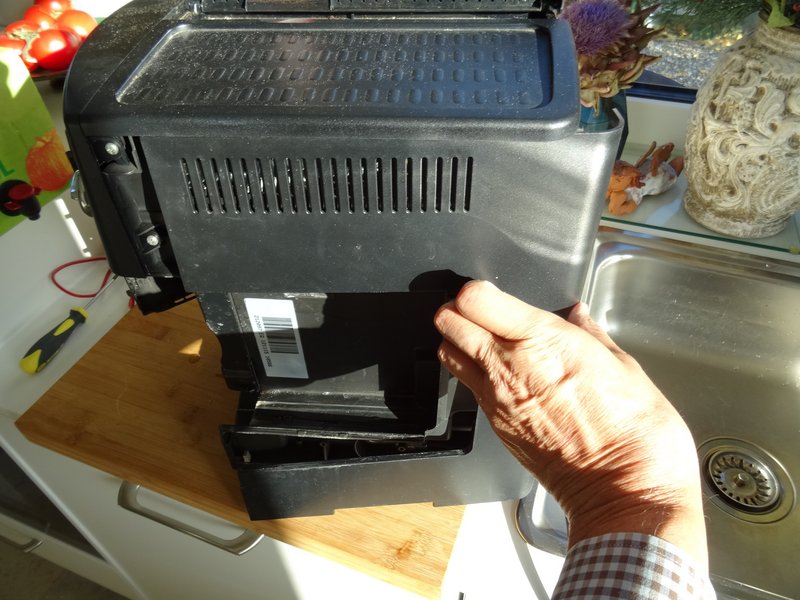

Krok 4: Zdejmij lewy panel boczny

Lewy panel boczny jest zamocowany ciaśniej. Włóż plastikowe narzędzie do otwierania w szczelinę między panelem przednim a lewym panelem bocznym, tuż nad otworem na zbiornik wody. Delikatnie rozszerz szczelinę.

Następnie umieść narzędzie w szczelinie między panelem przednim a lewym panelem bocznym poniżej otworu na zbiornik wody. Rozszerz szczelinę i przesuń panel boczny o około 2 cm w kierunku tyłu.

Unieś i zdejmij lewy panel boczny.

Krok 5: Zdejmij tylny panel

Pociągnij tylny panel i odłóż go na bok.

Krok 6: Odkręć górną pokrywę

Panel przedni jest przymocowany czterema wkrętami krzyżowymi PH2 — dwoma po lewej i dwoma po prawej stronie. Wykręć je wszystkie.

Za pomocą plastikowego narzędzia do otwierania ostrożnie podważ i zdejmij pokrętło pary.

Delikatnie pociągnij panel przedni o około 1 cm do przodu, tak aby powstała szczelina między górną pokrywą a panelem przednim.

⚠️ Uwaga: Nie ciągnij panelu przedniego zbyt daleko — jest nadal podłączony różnymi wężykami i kablami.

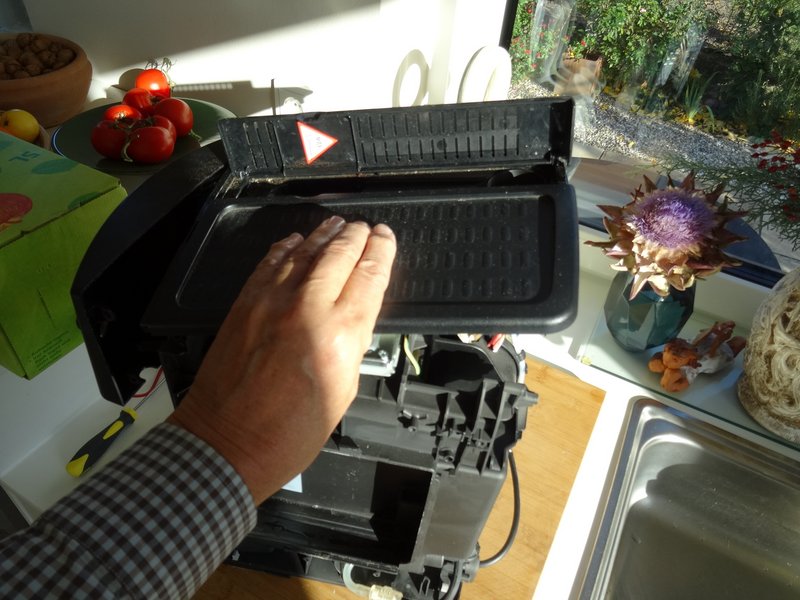

Krok 7: Zdejmij górną pokrywę

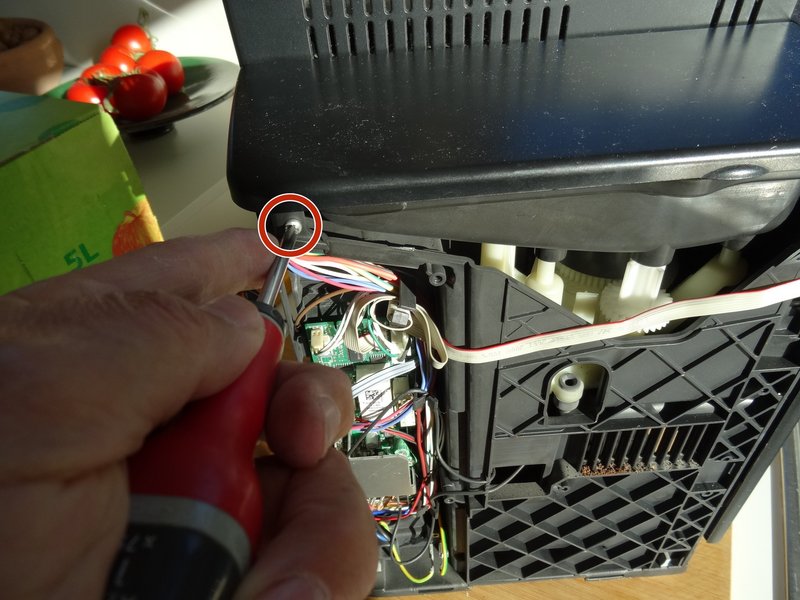

Dwa wkręty krzyżowe PH2 mocują górną pokrywę z tyłu. Wykręć je.

Unieś górną pokrywę do góry i zdejmij ją. Masz teraz pełny dostęp do jednostki zaparzającej, bojlera do espresso oraz pozostałych wewnętrznych podzespołów. Jeśli serwissujesz jednostkę zaparzającą, rozważ nałożenie cienkiej warstwy smaru do uszczelek jednostki zaparzającej na uszczelki podczas ponownego montażu, aby zachować ich elastyczność i zapobiec wyciekom.

Podsumowanie

Aby ponownie złożyć ekspres DeLonghi ESAM 3000.B Magnifica, wykonaj powyższe kroki w odwrotnej kolejności. Zanim zamkniesz obudowę, warto przeprowadzić cykl odkamieniania za pomocą środka do odkamieniania DeLonghi Descaler ECODECALK 500ml, jeśli problemem był osad z kamienia, oraz sprawdzić zawór mechaniczny / tłok z płytką wewnątrz jednostki zaparzającej pod kątem zużycia.

Najczęściej zadawane pytania

Czy do demontażu DeLonghi Magnifica ESAM 3000.B potrzebuję specjalnych narzędzi?

Potrzebujesz wkrętaka krzyżowego PH2 oraz plastikowego narzędzia do otwierania, aby bezpiecznie rozdzielić panele bez ich zarysowania lub pęknięcia. Oba narzędzia są powszechnie dostępne, a Brewive oferuje kompatybilne części zamienne do Magnifica wraz z tymi poradnikami.

Dlaczego lewy panel boczny jest trudniejszy do zdjęcia niż prawy?

Lewy panel boczny jest mocniej osadzony ze względu na sposób, w jaki zazębia się w okolicy otworu na zbiornik wody. Musisz użyć plastikowego narzędzia do otwierania, aby delikatnie rozszerzyć szczeliny powyżej i poniżej wycięcia na zbiornik, zanim przesuniesz panel do tyłu. Jeśli jakiekolwiek zatrzaski pękną podczas demontażu, Brewive posiada w ofercie zamienne elementy obudowy do ESAM 3000.B.

Czy przy każdej naprawie muszę całkowicie rozmontować ekspres?

Większość napraw wewnętrznych DeLonghi Magnifica ESAM 3000.B wymaga otwarcia obudowy, ale w zależności od tego, który podzespół serwissujesz, nie zawsze trzeba zdejmować wszystkie panele. Postępuj zgodnie z kolejnymi krokami i zatrzymaj się, gdy uzyskasz wystarczający dostęp do potrzebnej części. Brewive oferuje szczegółowe poradniki i części zamienne, które pomogą Ci w tym procesie.

Co powinienem usunąć, zanim zacznę odkręcać panele?

Zawsze najpierw odłącz przewód zasilający dla bezpieczeństwa, a następnie wyjmij tackę ociekową, zbiornik na wodę i pojemnik na fusy przed rozpoczęciem demontażu. Zapobiega to rozlaniu i zapewnia swobodny dostęp do wkrętów i paneli. Jeśli Twoje elementy są zużyte lub uszkodzone, zamienne tacki, zbiorniki i pojemniki znajdziesz w ofercie Brewive.

Jak uniknąć uszkodzenia panelu przedniego podczas odciągania go do przodu?

Po wykręceniu czterech wkrętów krzyżowych i zdjęciu pokrętła pary odciągnij panel przedni do przodu jedynie o około 1 cm — wewnątrz jest nadal połączony wężykami i okablowaniem, więc zbyt mocne pociągnięcie może uszkodzić kable lub zatrzaski. Pracuj powoli i używaj plastikowego narzędzia do otwierania, aby delikatnie oddzielić panel od górnej pokrywy. Jeśli potrzebujesz zamiennych elementów panelu przedniego, Brewive ma w ofercie części dedykowane do DeLonghi ESAM 3000.B.
